光具座实验套装 探索光学世界的核心工具

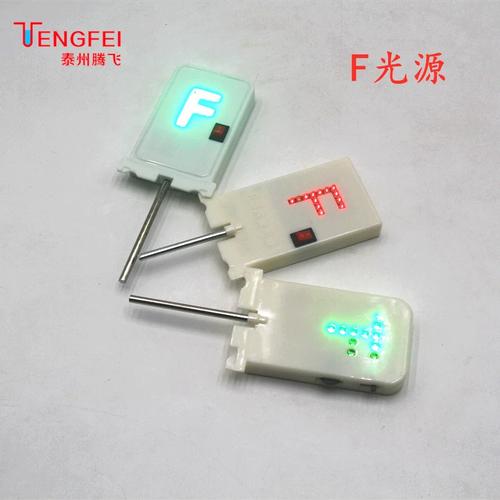

在物理光学教学中，一套完整、精确的实验器材是帮助学生理解抽象概念的关键。光具座组、F光源、凸凹透镜、白屏、1字屏等组成的实验套装，正是中学及大学基础物理实验室中不可或缺的教具。本文将系统介绍这些器材的功能、使用方法及典型实验，并简要说明装订器材在实验管理中的配套作用。\n\n一、光具座：实验的骨架\n光具座是一根带有刻度尺的長直导轨，通常由铝合金制成，两端有支撑脚。其核心作用是让透镜、光源、光屏等元件在同一直线上精确移动并固定。常见的光具座长度有1米、1.5米等规格，刻度精度可达1毫米，方便学生定量测量物距、像距。\n\n二、核心光学元件\n1. F光源：一种自带发光图案的物体，常见的有字母“F”或箭头形状。“F”光源的优势在于不对称图形，可同时观察倒立、左右反转的成像特征。通常由LED或小灯泡提供照明，亮度均匀可调。\n2. 凸透镜：中间厚、边缘薄，对光线有会聚作用。实验中常用焦距为5cm、10cm、15cm等规格。通过光具座可研究凸透镜成像规律：当物距大于2倍焦距时，成倒立缩小实像；在1倍与2倍焦距之间成倒立放大实像；小于1倍焦距时成正立放大虚像。\n3. 凹透镜：中间薄、边缘厚，对光线有发散作用。常与凸透镜组合使用，校正近视眼模型或研究透镜组合的焦距。\n4. 白屏与1字屏：白屏作为接收实像的屏，表面粗糙度适中，便于观察清晰的像。1字屏则是在不透明屏上刻有一条透光狭缝，可形成线状光源（如竖直明暗条纹），用来演示光的直线传播或与透镜配合产生特殊光斑。1字屏本身也可作为物体，其狭缝宽窄影响成像亮度和清晰度。\n\n三、典型实验例举\n1. 测定凸透镜焦距：利用F光源、光具座、白屏，采用平行光聚焦法或共轭法，改变物距与像距。\n2. 研究凸透镜成像规律：固定透镜，移动F光源和白屏，记录物距与像距、像的性质。\n3. 演示近视眼矫正：凸透镜成像在视网膜前，加凹透镜发散光线，使像后移到视网膜上（用白屏模拟）。\n4. 光直线传播：将1字屏放在F光源前，观察白屏上清晰的影和光路。\n\n四、配套装订器材\n讨论光学仪器的存放与整理，绕不开“装订器材”。实验抽屉中常用来装订实验报告的单据夹、订书机与打孔器也可以被视为让器材管理乃至课堂记录归档更高效的好帮手。一些收纳包中也附赠的小型螺丝刀和透镜架. 各类光学零件上带螺纹的卡环这些组装耗材也都对应着
